Contoh Soal Pilihan Ganda Alat Ukur. Dalam ilmu teknik, pengukuran merupakan aktivitas yang membandingkan kuantitas fisik dari objek dan kejadian dunia-nyata. Alat ukur adalah alat yang digunakan untuk mengukur benda atau kejadian tersebut. Seluruh alat pengukur dapat terkena kesalahan peralatan yang bervariasi. Bidang ilmu yang mempelajari cara-cara pengukuran dinamakan metrologi. Berikut ini contoh soal tentang alat ukur teknik.

Baca Juga : Materi Gambar Teknik Untuk SMK

Contoh Soal Pilihan Ganda

1.    Suatu aktifitas membandingkan suatu besaran yang belum diketahui nilainya terhadap Besaran lain yang sudah diketahui nilainya disebut…….

A.    Pengukuran
B.    Penelitian
C.    Penekanan
D.    Pembandingan
E.    Penjumlahan

2.    Pengelompokkan alat ukur dibawah ini yang benar, kecuali…….

A.    Alat ukur jarak
B.    Alat ukur tekanan/torsi
C.    Alat ukur putaran
D.    Alat ukur listrik
E.    Alat ukur tekan

3.    Peralatan yang biasa dipergunakan untuk mengukur jarak yaitu…….

A.    Alat ukur jarak
B.    Alat ukur tekanan/torsi
C.    Alat ukur putaran
D.    Alat ukur listrik
E.    Alat ukur tekan

4.    Berikut ini contoh alat ukur jarak yang benar yaitu…….

A.    Tire gauge
B.    Filler gauge
C.    Tachometer mekanik
D.    Multimeter
E.    Jangka sorong

5.    Berikut ini contoh alat ukur putaran yang benar yaitu…….

A.    Tire gauge
B.    Filler gauge
C.    Tachometer mekanik
D.    Multimeter
E.    Jangka sorong

6.    Berikut ini contoh alat ukur tekanan yang benar yaitu…….

A.    Tire gauge
B.    Filler gauge
C.    Tachometer mekanik
D.    Multimeter
E.    Jangka sorong

7.    Berikut ini contoh alat ukur listrik yang benar yaitu…….

A.    Tire gauge
B.    Filler gauge
C.    Tachometer mekanik
D.    Multimeter
E.    Jangka sorong

8.    Dibawah ini yang bukan termasuk alat ukur jarak yaitu…….

A.    Mistar baja
B.    Filler gauge
C.    Mistar geser
D.    Tire gauge
E.    Jawaban A,B,C benar

9.    Untuk mengukur gerak bebas (freeplay) pada komponen sepeda motor digunakan……..

A.    Tire gauge
B.    Filler gauge
C.    Mistar baja
D.    Multimeter
E.    Jangka sorong

10.    Alat ukur yang digunakan untuk mengukur celah yaitu……

A.    Tire gauge
B.    Filler gauge
C.    Mistar baja
D.    Multimeter
E.    Jangka sorong

11.    Alat yang digunakan untuk mengukur tekanan di dalam ban yaitu……

A.    Tire gauge
B.    Filler gauge
C.    Mistar baja
D.    Multimeter
E.    Jangka sorong

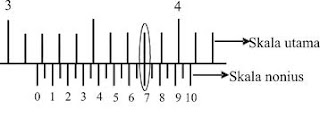

12.    Hasil pengukuran jangka sorong dibawah ini adalah……

A.  33,7 mm
B.  31,8 mm
C.  31,7 mm
D.  31,9 mm
E.  32,7 mm

13.    Hasil pengukuran micrometer di bawah ini adalah……

A.    6,70 mm
B.    7,70 mm
C.    7,60 mm
D.    6,57 mm
E.    7,57 mm

14.    Multimeter dibagi dua yaitu………..

A.    Multimeter analog dan multimeter mekanis
B.    Multimeter digital dan multimeter mekanis
C.    Multimeter jangka dan multimeter digital
D.    Multimeter analog dan multimeter digital
E.    Multimeter hidro dan multimeter digital

15.    Kelebihan multimeter digital adalah………..

A.    Memerlukan kalibrasi
B.    Hasil pengukuran bisa langsung di baca
C.    Tidak memiliki range selector
D.    Tidak memiliki jarum penunjuk
E.    Hasil pengukuran memerlukan penghitungan

Untuk no 16-20 perhatikan gambar di bawah ini!

16.    Bagian no 1 pada gambar tersebut yaitu……….

A.    Scale
B.    Ohm calibration knob
C.    Positive terminal
D.    Pointer calibration screw
E.    Pointer

17.    Bagian no 2 pada gambar tersebut yaitu……….

A.    Scale
B.    Ohm calibration knob
C.    Positive terminal
D.    Pointer calibration screw
E.    Pointer

18.    Bagian no 3 pada gambar tersebut yaitu……….

A.    Scale
B.    Ohm calibration knob
C.    Positive terminal
D.    Pointer calibration screw
E.    Pointer

19.    Bagian no 4 pada gambar tersebut yaitu……….

A.    Scale
B.    Ohm calibration knob
C.    Positive terminal
D.    Pointer calibration screw
E.    Pointer

20.    Bagian no 5 pada gambar tersebut yaitu……….

A.    Scale
B.    Ohm calibration knob
C.    Positive terminal
D.    Pointer calibration screw
E.    Pointer

21.    Hasil pembacaan multimeter pada skala 1X ohm di bawah ini adalah……….

A.    50 ohm
B.    100 ohm
C.    125 ohm
D.    150 ohm
E.    175 ohm

22.    Hasil pembacaan multimeter pada range selector sebesar 10 volt adalah ……….

A.    6 volt
B.    8 volt
C.    40 volt
D.    41 volt
E.    200 volt

23.    Perawatan alat ukur mekanik yang tepat dibawah ini adalah……….

A.    Disimpan di tempat yang sangat tinggi
B.    Setelah praktek langsung disimpan kembali dengan rapih
C.    Alat dibersihkan kembali sebelum disimpan dari kotoran
D.    Dicuci menggunakan sabun
E.    Diganti dengan yang baru

24.    Banyaknya muatan listrik yang mengalir tiap satuan waktu disebut……….

A.    Arus
B.    Tegangan
C.    Tahanan
D.    Listrik
E.    Potensial

25.    Suatu komponen elektronik yang memberikan hambatan terhadap perpindahan elektron (muatan negatif) disebut……….

A.    Arus
B.    Tegangan
C.    Tahanan
D.    Listrik
E.    Potensial

Baca Juga : Contoh Soal dan Jawabannya Gambar Teknik

26.    Perbedaan potensi listrik antara dua titik dalam rangkaian listrik, dinyatakan dalam satuan volt disebut……….

A.    Arus
B.    Tegangan
C.    Tahanan
D.    Listrik
E.    Potensial

27.    Berikut ini rumus hukum ohm yang benar yaitu……….

A.    R = V.I
B.    R= I.V
C.    V = I.R
D.    I = R/V
E.    R = I/V

28.    Dibawah ini simbol Arus,Tegangan,Hambatan secara berurutan yang benar yaitu……….

A.    N,R,I
B.    I,V,R
C.    I,V,J
D.    I,V,N
E.    P,V,R

29.    Jika penggunaan multimeter sudah dilakukan, langkah pertama yang benar adalah……….

A.    Dikalibrasi
B.    Jarum dikembalikan ke nol
C.    Range selector dikembalikan ke off
D.    Disimpan di rak
E.    Kabel positif digulung

30.    Alat yang digunakan untuk mengukur hubungan antar terminal pada CDI sepeda motor yaitu……….

A.    Multimeter
B.    Jangka sorong
C.    Mikrometer
D.    Compression tester
E.    Kunci momen
