Prinsip Kerja Motor Listrik 3 Fasa dan Pengertiannya

Posted on

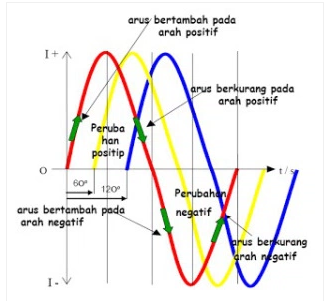

Pengertian Motor Listrik 3 fasa . Motor AC 3 phase bekerja dengan memanfaatkan perbedaan fasa sumber untuk menimbulkan gaya putar pada rotornya. Jika pada motor AC 1 phase untuk menghasilkan beda phase diperlukan penambahan komponen Kapasitor (baca disini), pada motor 3 phase perbedaan phase sudah didapat langsung dari sumber seperti terlihat pada gambar arus 3 phase berikut ini:

Pengertian Motor Listrik 3 fasa

Bagian-Bagian Motor Listrik 3 Fasa

Bagian-Bagian Motor Listrik 3 Fasa



Prinsip Kerja Motor Listrik 3 Fasa

Apabila sumber tegangan 3 fase dipasang pada kumparan stator, akan timbul medan putar dengan kecepatan seperti rumus berikut :

Ns = 120 f/P

dimana:

Ns = Kecepatan Putar

f  = Frekuensi Sumber

P = Kutub motor

Medan putar stator tersebut akan memotong batang konduktor pada rotor. Akibatnya pada batang konduktor dari rotor akan timbul GGL induksi. Karena batang konduktor merupakan rangkaian yang tertutup maka GGL akan menghasilkan arus (I). Adanya arus (I) di d alam medan magnet akan menimbulkan gaya (F) pada rotor. Bila kopel mula yan g dihasilkan oleh gaya (F) pada rotor cukup besar untuk memikul kopel beban, rotor akan berputar searah dengan medan putar stator. GGL induksi timbul karena terpoton gn ya batang konduktor (rotor) oleh medan putar stator. Artinya agar GGL induksi tersebut timbul, diperlukan adanya perbedaan relatif antara kecepatan medan putar stator (ns) dengan kecepatan berputar rotor (nr).

Pengertian dan Cara Kerja Motor Listrik 3 Fasa

Perbedaan kecepatan antara nr dan ns disebut slip (s), dinyatakan dengan

S= (ns- nr)/ ns

Bila nr = ns, GGL induksi tidak akan timbul dan arus tidak mengalir pada batang konduktor (rotor), dengan demikian tidak dihasilkan kopel. Dilihat dari cara kerjanya, motor induksi disebut juga sebagai motor tak serempak atau asinkron.

Hubungan antara beban, kecepatan dan torsi (torque)

Gambar di bawah ini menunjukkan grafik hubungan antara torque – kecepatan dengan arus pada motor induksi 3 phase:

Pengertian dan Cara Kerja Motor Listrik 3 Fasa

Motor mulai menyala ternyata terdapat arus start yang tinggi akan tetapi torque-nya rendah.
Saat motor mencapai 80% dari kecepatan penuh, torque-nya mencapai titik tertinggi dan arusnya mulai
menurun.

Pada saat motor sudah mencapai kecepatan penuh, atau kecepatan sinkron, arus torque dan stator turun ke nol.
