Prinsip Kerja Capacitive Sensor dan Penginderaan Sensor Proximity Magnetic

Posted on

Prinsip Kerja Capacitive Sensor

Bekerja berdasarkan perubahan kapasitas apabila ada obyek yg berada dalam daerah deteksinya. Dapat mendeteksi semua jenis benda dalam jarak deteksi maksimum 2 cm. Berdasarkan type pemasangan /mounting-nya, proximity ada 2 macam : Flush dan Non Flush. Flush maksudnya dalam pemasangannya dapat di benamkan dalam metal.

Non flush maksudnya dalam pemasangannya harus di beri jarak antara proximity dengan benda-benda di sekitarnya.

Capacitive proximity sensor  menggunakan medan electrostatic  untuk mendetect ada tidaknya  object  benda padat apa saja,berupa  logam atau bukan logam.

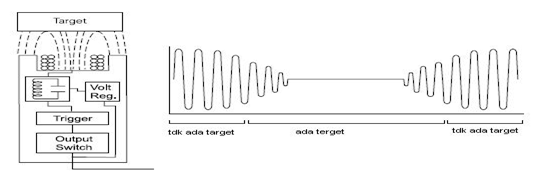

Cara kerja :

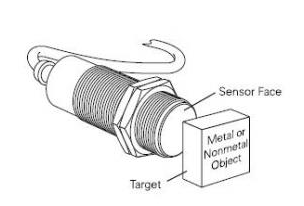

Target yang bisa dideteksi Logam dan non logam

deteksi logam dan nonlogam

Salah satu  penggunaan  capacitive proximity sensor adalah mendeteksi  level cairan dalam botol melalui penghalang . Contoh, air mempunyai  dielectric yg lebih tinggi dari pada plastik .  Sensor dapat membedakan plastic dan mendeteksi cairan.

Prinsip Penginderaan Sensor Proximity Magnetic

Prinsip Penginderaan Sensor Proximity Magnetic

Inductive Proximity Sensor

Inductive proximity sensor  menggunakan medan electromagnetic untuk mendetect ada tidaknya object logam/metal.

cara kerja sensor induksi

Inductive displacement sensor

Self generating type : Ketika ada gerak relatif antara konduktor & medan magnet tegangan diinduksi pd konduktor
Passive type : Memerlukan sumber tenaga eksternal

  • Terdiri dari rangkaian magnetik yg terbuat dari inti ferromagnetic dengan koil yg melilitnya
  • Koil bekerja sebagai sumber gaya gerak magnet yg membawa flux melalui rangkaian magnet dan gap udara
  • Reluktansi rangkaian meningkat à flux menurun
