Jenis-jenis IC (Integrated Circuit)

Posted on

IC (Integrated Circuit) adalah rangkaian elektronik lengkap yang dimasukan dalam satu chip silicon. Di dalam satu buah IC bisa berisi puluhan, ratusan, bahkan ribuan komponen elektronika seperti transistor, resistor, dioda, kapasitor, dll dan di kemas menjadi satu, yang bersama-sama sebagai pengantar listrik yang bekerjanya disesuaikan dengan fungsi dari IC itu sendiri.

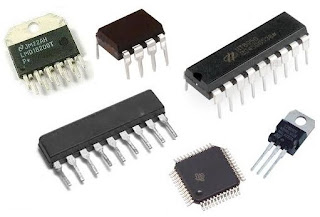

IC (Integrated Circuit)

Pengertian IC (Integrated Circuit)

Integrated Circuit (IC) adalah suatu komponen elektronik yang dibuat dari bahan semi conductor, dimana IC merupakan gabungan dari beberapa komponen seperti Resistor, Kapasitor, Dioda dan Transistor yang telah terintegrasi menjadi sebuah rangkaian berbentuk chip kecil, IC digunakan untuk beberapa keperluan pembuatan peralatan elektronik agar mudah dirangkai menjadi peralatan yang berukuran relatif kecil.

Sebelum adanya IC, hampir seluruh peralatan elektronik dibuat dari satuan-satuan komponen (individual) yang dihubungkan satu sama lainnya menggunakan kawat atau kabel, sehingga tampak mempunyai ukuran besar serta tidak praktis. Teknik pembuatan IC sama dengan pembuatan transistor, karena IC memang perkembangan dari transistor. IC dapat diklasifikasikan menurut apliksasinya, yaitu IC digital dan IC analog. Di dalam IC digital terdapat rangkaian jenis saklar (on/ off), sedangkan IC analog berisi rangkaian jenis penguatan.

Jenis-jenis IC dari segi bentuk dan fungsinya :

1. IC op-amp

Penguat operasional (Op-Amp) adalah suatu blok penguat yang mempunyai dua masukan dan satu keluaran. Penguat operasional (Op-Amp) dikemas dalam suatu rangkaian terpadu (integrated circuit-IC). Salah satu tipe operasional amplifier (Op-Amp) yang populer adalah LM741. IC LM741 merupakan operasional amplifier yang dikemas dalam bentuk dual in-line package (DIP). Kemasan IC jenis DIP memiliki tanda bulatan atau strip pada salah satu sudutnya untuk menandai arah pin atau kaki nomor 1 dari IC tersebut. Penomoran IC dalam kemasan DIP adalah berlawanan arah jarum jam dimulai dari pin yang terletak paling dekat dengan tanda bulat atau strip pada kemasan DIP tersebut. IC LM741 memiliki kemasan DIP 8 pin seperti terlihat pada gambar berikut.

Konfigurasi Pin IC Op-Amp 741

IC 741,datasheet IC 741,lm741,Op-Amp,operasional amplifier,definisi penguat opreasional,pengertian op-amp,arti op amp,teori ic 741,dasar teori lm741,artikel lm741,konfigurasi pin 741,fungsi pin lm741,karakteristik op amp 741,output op amp 741,osilasi pada op-amp,nilai offset lm741,konfigurasi op amp 741,rangkaian op amp 741,skema op amp 741,diagram blog lm741,bentuk op amp lm741
Konfigurasi Pin IC Op-Amp 741

Pada IC ini terdapat dua pin input, dua pin power supply, satu pin output, satu pin NC (No Connection), dan dua pin offset null. Pin offset null memungkinkan kita untuk melakukan sedikit pengaturan terhadap arus internal di dalam IC untuk memaksa tegangan output menjadi nol ketika kedua input bernilai nol. IC LM741 berisi satu buah Op-Amp, terdapat banyak tipe IC lain yang memiliki dua atau lebih Op-Amp dalam suatu kemasan DIP. IC Op-Amp memiliki karakteristik yang sangat mirip dengan konsep Op-Amp ideal pada analisis rangkaian. Pada kenyataannya IC Op-Amp terdapat batasan-batasan penting yang perlu diperhatikan.

  • Pertama, tegangan maksimum power supply tidak boleh melebihi rating maksimum, karena akan merusak IC.
  • Kedua, tegangan output dari IC op amp biasanya satu atau dua volt lebih kecil dari tegangan power supply. Sebagai contoh, tegangan swing output dari suatu op amp dengan tegangan supply 15 V adalah ±13V.
  • Ketiga, arus output dari sebagian besar op amp memiliki batas pada 30mA, yang berarti bahwa resistansi beban yang ditambahkan pada output op amp harus cukup besar sehingga pada tegangan output maksimum, arus output yang mengalir tidak melebihi batas arus maksimum.

Pada sebuah peguat operasional (Op-Amp) dikenal beberapa istilah yang sering dijumpai, diantaranya adalah :

  • Tegangan ofset masukan (input offset voltage) Vio menyatakan seberapa jauh v+ dan v terpisah untuk mendapatkan keluaran 0 volt.
  • Arus offset masukan (input offset current) menyatakan kemungkinan seberapa berbeda kedua arus masukan.
  • Arus panjar masukan (input bias current) memberi ukuran besarnya arus basis (masukan).
    Harga CMRR menjamin bahwa output hanya tergantung pada (v+) – (v-), walaupun v+ dan v- masing-masing berharga cukup tinggi.

Untuk menghindari keluaran yang berosilasi, maka frekuensi harus dibatasi, unity gain frequency memberi gambaran dari data tanggapan frekuensi. hal ini hanya berlaku untuk isyarat yang kecil saja karena untuk isyarat yang besar penguat mempunyai keterbatasan sehingga output maksimum hanya dihasilkan pada frekuensi yang relative rendah.

2. IC power adaptor (regulator)

Pada umumnya catu daya selalu dilengkapi dengan regulator tegangan. Tujuan pemasangan regulator tegangan pada catu daya adalah untuk menstabilkan tegangan keluaran apabila terjadi perubahan tegangan masukan pada catu daya. Fungsi lain dari regulator tegangan adalah untuk perlindungan dari terjadinya hubung singkat pada beban.

Salah satu metode agar dapat menghasilkan tegangan output DC stabil adalah dengan menggunakan IC 78XX untuk tegangan positif dan IC 79XX untuk tegangan negatif dalam sistem Regulator Tegangan. Di bawah ini adalah besarnya tegangan output yang dapat dihasilkan IC regulator 78XX dan 79XX dimana XX adalah angka yang menunjukan besar tegangan output stabil.

  1. IC 7805 untuk menstabilkan tegangan DC +5 Volt
  2. IC 7809 untuk menstabilkan tegangan DC +9 Volt
  3. IC 7812 untuk menstabilkan tegangan DC +12 Volt
  4. IC 7824 untuk menstabilkan tegangan DC +24 Volt
  5. IC 7905 untuk menstabilkan tegangan DC -5 Volt
  6. IC 7909 untuk menstabilkan tegangan DC -9 Volt
  7. IC 7912 untuk menstabilkan tegangan DC -12 Volt
  8. IC 7924 untuk menstabilkan tegangan DC -24 Volt

IC regulator tersebut akan bekerja sebagai regulator tegangan DC yang stabil jika tegangan input di atas sama dengan atau lebih dari MIV (Minimum Input Voltage), sedangkan arus maksimum beban output yang diperbolehkan harus kurang dari atau sama dengan MC (Maximum Current) sesuai karakteristik masing-masing.

Type IC   Regulation Voltage   Maximum Current   Minimum Input Voltage
78L05 +5V 0.1A +7V
78L12 +12V 0.1A +14.5V
78L15 +15V 0.1A +17.5V
78M05 +5V 0.5A +7V
78M12 +12V 0.5A +14.5V
78M15 +15V 0.5A +17.5V
7805 +5V 1A +7V
7806 +6V 1A +8V
7808 +8V 1A +10.5V
7812 +12V 1A +14.5V
7815 +15V 1A +17.5V
7824 +24V 1A +26V
78S05 +5V 2A +8V
78S09 +9V 2A +12V
78S12 +12V 2A +15V
78S15 +15V 2A +18V

Angka xx pada bagian terakhir penulisan tipe regulator 78xx merupakan besarnya tegangan output dari regulator tersebut. Kemudian huruh L, M merupakan besarnya arus maksimum yang dapat dialirkan pada terminal output regulator tegangan positif tersebut. Untuk penulisan tanpa huruf L ataupun M (78(L/M)xx) pada regulator tegangan positif 78xx maka arus maksimal yang dapat dialirkan pada terminal outputnya adalah 1 ampere. Karakteristik dan tipe-tipe kemampuan arus maksimal output dari regulator tegangan positif 78xx dapat dilihat pada tabel diatas. Kode huruf pada bagian depan penulisan tipe regulator 78xx merupakan kode produsen (AN78xx, LM78xx, MC78xx) regulator tegangan positif 78xx.

Berikut adalah skema elektronik Regulator Tegangan menggunakan IC 78XX dan IC 79XX.

Cara kerja rangkaian

Tegangan input AC dari PLN 220-240V diturunkan dengan Trafo Step-down sesuai kebutuhan. Apabila keperluan output adalah 5 Volt DC maka tegangan AC tadi cukup diturunkan menjadi 9V atau 12V. Tegangan AC tersebut disearahkan dengan 4 buah Dioda (Dioda Bridge) kemudian difilter oleh Condensator C1 dan C2.

Tegangan yang telah difilter (disaring) masih belum stabil dan belum menghasilkan 5Volt. Di sinilah IC regulator 7805 dan 7905 dipasang untuk menurunkan dan menstabilkan tegangan menjadi 5 Volt. Condensator C3, C4, C5, dan C6 dipasang sebagai penghilang noise (ripple AC yang masih terbawa) sekaligus sebagai filter tambahan. Kombinasi Resistor R1-L1 dan R2-L2 adalah sebagai indikator output.

Lanjut ke page 2 untuk lanjut membaca Jenis-jenis IC dari segi bentuk dan fungsinya :
