Gambar dan Penjelasan Bagian-Bagian Mesin Belt Konveyor

Posted on

Belt conveyor dapat digunakan untuk mengengkut material baik yang berupa “unit load” atau “bulk material” secara mendatar ataupun miring.

Yang dimaksud dengan “unit load” adalah benda yang biasanya dapat dihitung jumlahnya satu per satu, misalnya kotak, kantong, balok dll. Sedangkan Bulk Material adalah material yang berupa butir-butir, bubuk atau serbuk, misalnya pasir, semen dll.

Belt Konveyor

Bagian-Bagian Mesin Belt Konveyor

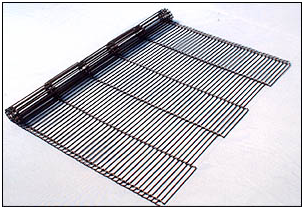

  1. Belt

Berfungsi untuk membawa material yang diangkut.

Belt

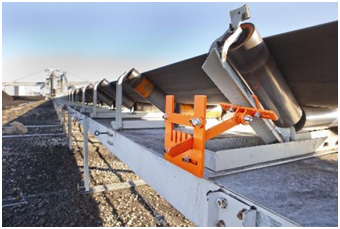

2.Idler

Berfungsi untuk menahan atau menyangga belt.

Idler



Menurut letak dan fungsinya maka idler dibagi menjadi:

  • Idler atas yang digunakan untuk menahan belt yang bermuatan.
  • Idler penahan yaitu idler yang ditempatkan ditempat pemuatan.
  • Idler penengah yaitu yang dipakai untuk menjajaki agar belt tidak bergeser dari jalur yang seharusnya.
  • Idler bawah Idler balik yaitu yang berguna untuk menahan belt kosong.
  1. Centering Device

Berfungsi Untuk mencegah agar belt tidak meleset dari rollernya.

Centering Device
  1. Unit Penggerak (driveunits)

Pada Belt conveyor tenaga gerak dipindahkan ke belt oleh adanya gesekan antara belt dengan “plulley” penggerak (drive pully), karena belt melekat disekeliling pully yang diputar oleh motor.

Unit Penggerak (drive units)
  1. Bending the belt

Alat yang dipergunakan untuk melengkungkan belt adalah

– Pully terakhir atau pertengahan

– Susunan Roller-roller

– Beban dan adanya sifat kelenturan belt.

Bending the belt



6. Pengumpan (feeder)

Adalah alat untuk pemuatan material keatas belt dengan kecepatan teratur.

Pengumpan (feeder)



  1. Trippers

Adalah alat untuk menumpahkan muatan disuatu tempat tertentu.

Trippers
  1. Pembersih Belt (belt-cleaner)

Yaitu alat yang dipasang di bagian ujung bawah belt agar material tidak melekat pada belt balik.

Pembersih Belt (belt-cleaner)



9. Skirt

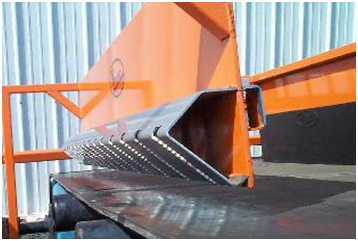

Adalah semacam sekat yang dipasang dikiri kanan belt pada tempat pemuatan (loading point) yang terbuat dari logam atau kayu dan dapat dipasang tegak atau miring yang gunanya untuk mencegah terjadinya ceceran.

Skirt

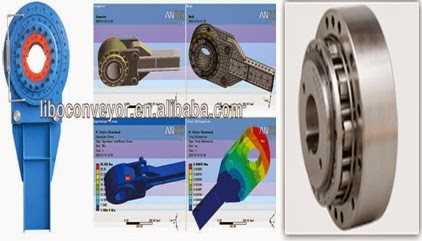

  1. Holdback

Adalah suatu alat untuk mencegah agar Belt conveyor yang membawa muatan keatas tidak berputar kembali kebawah jika tenaga gerak tiba-tiba rusak atau dihentikan.

Holdback
  1. Kerangka (frame)

Adalah konstruksi baja yang menyangga seluruh susunan belt conveyor dan harus ditempatkan sedemikian rupa sehingga jalannya belt yang berada diatasnya tidak terganggu.

Kerangka (frame)
  1. Motor Penggerak

Biasanya dipergunakan motor listrik untuk menggerakkan drive pulley. Tenaga (HP) dari motor harus disesuaikan dengan keperluan, yaitu:

  • Menggerakkan belt kosong dan mengatasi gesekan-gesekan anatara idler dengan komponen lain.
  • Menggerakkan muatan secara mendatar.
  • Mengankut muatan secara tegak (vertical).
  • Menggerakkan tripper dan perlengkapan lain.
  • Memberikan percepatan pada belt yang bermuatan bila sewaktu-waktu diperlukan.
Motor Penggerak



Prinsip Kerja Konveyor

Prinsip kerja belt conveyor adalah mentransport material yang ada di atas belt, dimana umpan setelah sampai di head material ditumpahkan akibat belt berbalik arah. Belt digerakkan oleh drive / head pulley dengan menggunakan motor penggerak. Head pulley menarik belt dengan prinsip adanya gesekan antara permukaan drum dengan belt, sehingga kapasitasnya tergantung gaya gesek tersebut.
